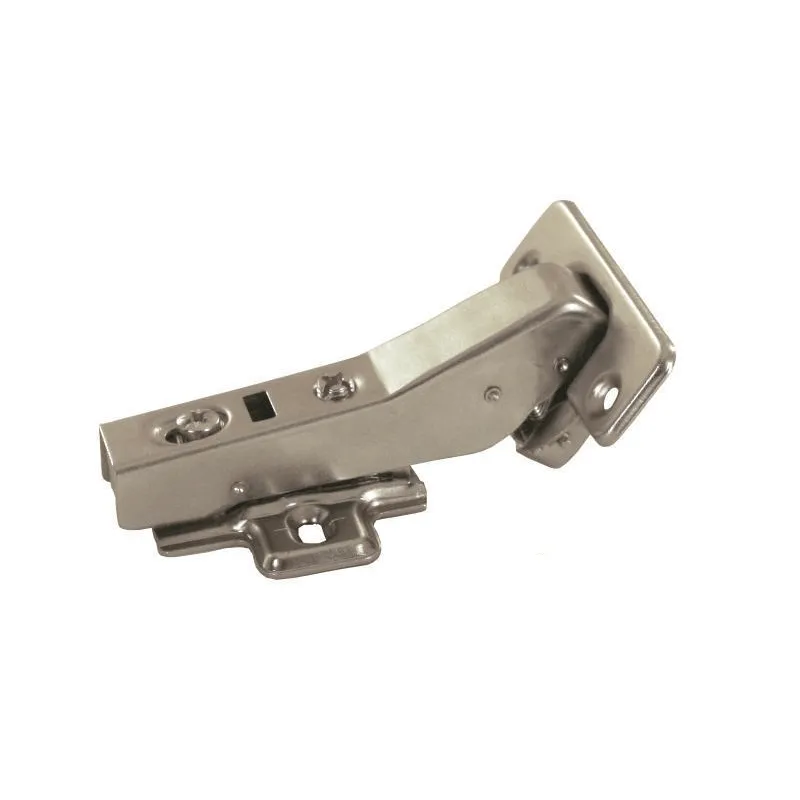

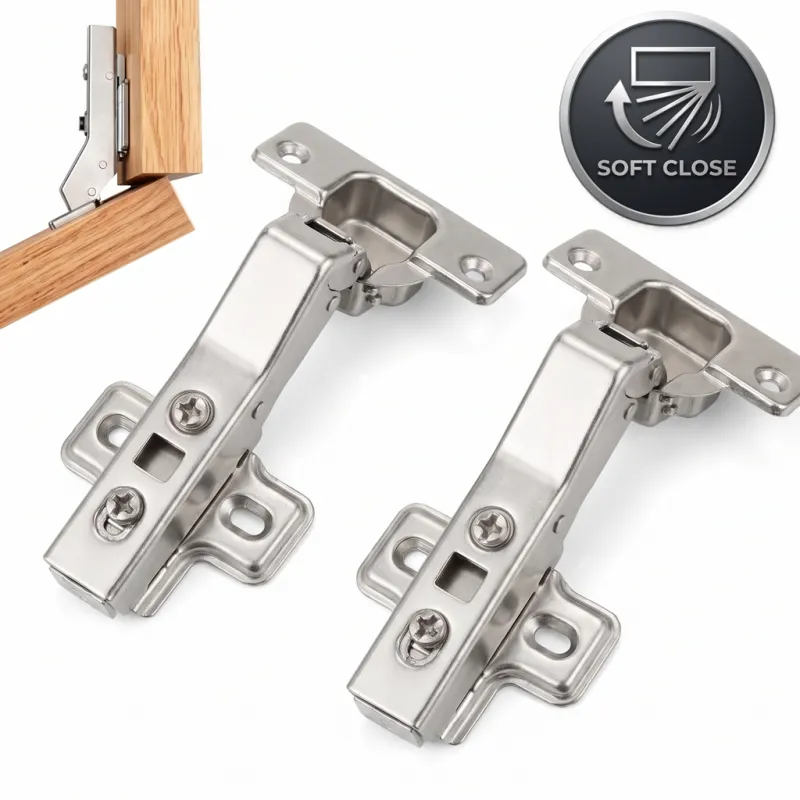

Poseban namještajni spojnik 45° CLIP s integriranim ublaživačem namijenjen je za stvaranje 45° kuta između vrata i korpusa ormarića. Posebno je prikladan za kutne, zakošene ili dizajnerski oblikovane namještajne sklopove gdje nije moguće koristiti klasični naloženi spojnik.
Spojnik je opremljen sustavom CLIP koji omogućuje jednostavno pričvršćivanje na montažnu podlogu. Zahvaljujući tome, montaža i eventualna demontaža vrata je brza i praktična.
Integrirano tiho ublažavanje
Spojnica ima integrirani mehanizam za ublažavanje koji pri zatvaranju usporava vrata i osigurava njihovo glatko i tiho zatvaranje. Nije potrebno koristiti dodatni vanjski ublaživač.
Primjena spojnika 45°
Spojnica je dizajnirana za namještajne konstrukcije gdje vrata u zatvorenom položaju s korpusom čine kut od 45°.
Posebno je pogodna za:
- kutne ormariće
- zakošene kuhinjske ormariće
- namještaj s kosim vratima
- atipične namještajne konstrukcije
- kuhinjski, kupaonski i dnevni namještaj
CLIP mehanizam
Sustav CLIP omogućuje jednostavno pričvršćivanje spojnice na montažnu podlogu bez dodatnog vijčanja. Vrata se po potrebi mogu lako skinuti i ponovno postaviti.
Glavne značajke
- posebna namještajna spojnica 45°
- stvara kut od 45° između vrata i korpusa
- integrirano tiho ublažavanje
- glatko i udobno zatvaranje vrata
- sustav CLIP za brzu montažu
- jednostavno pričvršćivanje na montažnu podlogu
- jednostavna montaža i demontaža vrata
- montažna podloga je dio proizvoda
- prikladna za kutne i zakošene namještajne sklopove
Tehničke specifikacije
- Tip: čašasta namještajna spojnica
- Kut spojnice: 45°
- Ublažavanje: da, integrirano
- Montažni sustav: CLIP
- Promjer čašice: 35 mm
- Razmak rupa čašice: 45 mm
- Udaljenost rupa montažne podloge: 32 mm
- Minimalna debljina vrata prema nacrtu: 11,8 mm
- Preporučeno pomicanje čašice prema nacrtu: 3 – 5 mm
- Montažna podloga: dio proizvoda
Odabir montažne podloge
Cijena spojnice uključuje montažnu podlogu. Prema načinu pričvršćivanja moguće je odabrati:
- podlogu za klasične samorezne vijke
- podlogu s predmontiranim eurovijcima
Montaža
Za čašicu spojnice u vrata se buši rupa promjera 35 mm. Montažna podloga se pričvršćuje na korpus ormarića, a spojnica se zatim jednostavno pričvrsti na podlogu pomoću CLIP mehanizma.
Spojnica 45° CLIP s ublaživačem i podlogom praktično je rješenje za kutne i atipične ormariće gdje je potrebno postići 45° položaj vrata, jednostavnu montažu i tiho zatvaranje.
